RH-5012J电痕化指数试验仪(IEC60112/GB4207/JIS C2134/CTI/PTI)Tracking Test Apparatus


产品名称:RH-5012J电痕化指数试验仪(IEC60112/GB4207/JIS C2134/CTI/PTI)Tracking Test Apparatus

产品类别:插头插座检测设备

在线订购

产品描述

RH-5012J电痕化指数试验仪(IEC60112/GB4207/JIS C2134)新款

RH-5012J Tracking Test Apparatus

1. 产品概述

RH-5012J电痕化指数试验仪(也称为漏电起痕试验仪)依照GB/T 4207, JIS C2134IEC 60112《固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法》等标准规定, 进行仿真试验的试验仪。满足试验机构、质检部门、塑料、电器厂商等高要求客户之需求;仪器精度、稳定性和操作便捷性达到或接近国外PTL, TESTING同质机型水准;目前国内无厂家可媲美,填补国内高等级机型市场需求,质优价美。

2. 试验用途

在固体绝缘材料表面上,规定尺寸(2mm×5mm)的铂电极之间,施加某一电压并定时(30s)及在高度(35mm)滴下规定液滴体积的电解液 (NH4CL), 用以评价固体绝缘材料表面在电场和污染介质联合作用下的耐受能力,测定其相比电痕化指数 (CTI)和耐电痕化指数 (PTI)

3. 适用范围

适用灯具照明、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、信息技术设备的研究、生产和质检部门;绝缘材料、工程塑料、电气连接件、辅件行业;也适用于电气能力验证计划与技术研讨会中的有关CHEARI-PT003耐电痕化指数测试。

4. 功能特点

a. 产品特点

1. 国内唯一可精确控制滴液时间和液滴20+3/-0mm3的专业仪器,其精准度可替代昂贵的进口PTLTESTING公司机型;

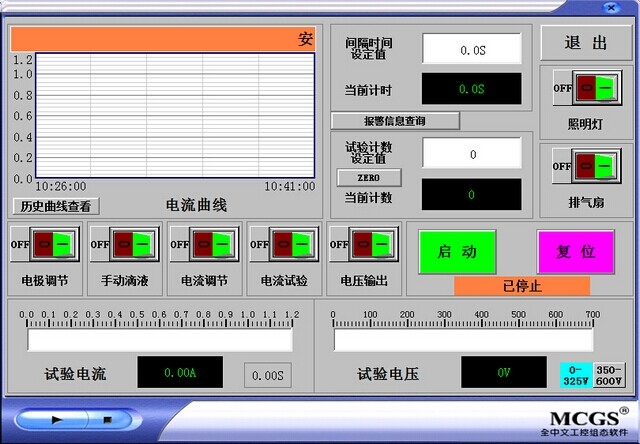

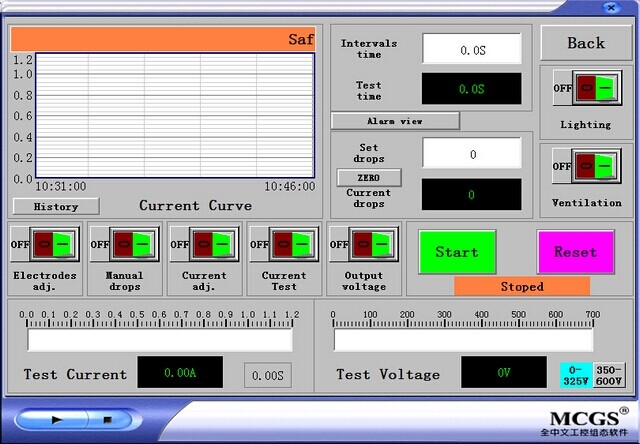

2. 高品质7英寸彩色触摸屏及中/英文试验程序,设置智能化,操作简便、精确可靠等特点;

3. 机型小巧,功能齐全,美观大方,不占空间;

4. 全不锈钢箱体,高档大气;

5. 试验区夹具及底座由不锈钢(或塑料)制作;

6. 内置抽风机和照明灯;

7. 铂金电极和黄铜(或不锈钢) 电极各1对,尺寸符合IEC 60112要求,铂金纯度>99.9%

8. 自配厚度≥4mm玻璃片和铝箔;

9. 配有研磨夹具和砂纸,可研磨已蚀损电极及保证尺寸精度;

10. 随送电解液(氯化铵试剂)1瓶,水平圆柱泡及玻璃器皿,琉璃试杯;

11. 随送滴液管,针管等备品;

12. 附送其它配件及小工具箱,方便试验操作。

b. 试验功能

1. 滴液量由PLC和滴液控制器控制及可调,精度远超电磁阀控制模式;

2. 定时/计数可预置,自动滴液时间精准;

3. 具有实时记录电流曲线和查看功能

4. 0.5A动作电流持续2s自检功能及停机报警;

5. 1A±0. 1A短路电流由程序确认, 电压下降值不超过10, 显示值误差±1%

6. 试验电压0~600V连续可调及程序数显输出, 显示值误差±1%

7. 程序具有手动单次和连续滴液模式;

8. 电极间距可左右微调,通过4mm量规及程序确认;

9. 附送小型电子天平校正电极,可保证1.0N±0.05N压力;

10. 设计有水平垫块及配置水平泡确认电极水平位置;

11. 滴液支架高度左右/上下调节及可微调;

12. 试样支撑台上下方便调节;

c.安全防护

1. 短路判定:试验短路电流达到0.5A持续2s时,继电器动作切断电流,自动停机且声光报警;

2. 试验完成提示:试验完成时自动停机且声光报警,可查看报警信息;

3. 安全门控制系统;当试验箱门打开时,试验系统停止可防止人身触电。

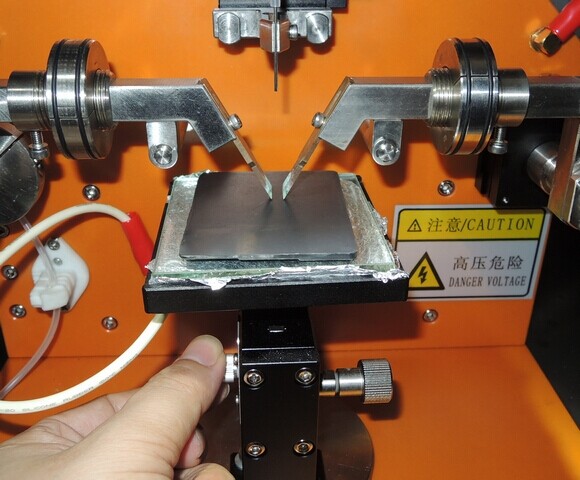

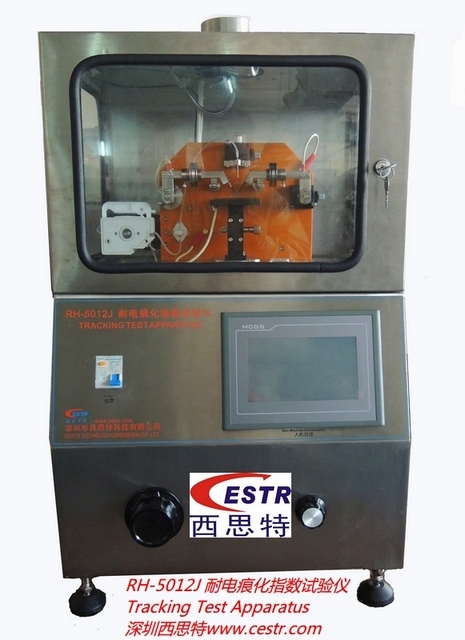

5. 产品图片

电痕化指数试验仪(IEC60112/GB4207/JIS C2134/CTI/PTI)漏电起痕试验             电痕化指数试验仪(IEC60112/GB4207/JIS C2134/CTI/PTI)Tracking Test Apparatus
电痕化指数试验仪(IEC60112/GB4207/JIS C2134/CTI/PTI)Tracking Test Apparatus电痕化指数试验仪(IEC60112/GB4207/JIS C2134/CTI/PTI)Tracking Test Apparatus



6. 技术参数

符合标准

GB 4706.1, GB/T 4207, GB/T 6553, JIS C2134IEC 60112《固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法》, UL 746A , ASTM D 3638, DIN 53480IEC 60320-127, IEC 60884-1/VDE 0620-1/GB 2099.1 28条等标准

试验电极

铂金电极和不锈钢电极各一对;可选购99.9%纯度铂金电极

电极尺寸

符合IEC60112B.1尺寸要求:(2mm±0.1mm)×(5mm±0.1mm) ,其中尖端角度为(30±2)°, 尖端尖平面宽度为0.01mm0.1 mm

电极距离

间距为4.0mm±0.01mm,夹角 60°±5°

电极压力

样品压力为1.0N±0.05N

滴液大小

20+3/-0mm3PLC和滴液控制器精准控制,可依要求设置液滴大小

液滴高度

35mm±5mm (可调)

液滴时间

30s±0.1s (触摸屏显示,可调)

滴液延时

≤0.05S

液滴滴数

19999 (触摸屏显示,可预置)

针管外径

A溶液 0.9㎜~1.1

支撑平板

样品支撑平板厚度≥4㎜的玻璃片

试验电压

0600V(连续可调,数显±1%误差)

短路电流

两电极短路时的电流可调至1 A±0.1A, 数显±1%

动作电路

(0.5±10%)A (r.m.s)或更大电流时延时(2±10%S后动作

短路压降

电压降值≤ 10%

试验电源

220V±2%, 1.0KVA, 50/60Hz
