RH-6033 UL电线燃烧试验箱|VW-1|UL1581试验仪UL2556 |VW-1和FT1区别|垂直水平燃烧试验室| UL2556-2013|FT1/FT2/VW-1/V0/HB要求


产品名称:RH-6033 UL电线燃烧试验箱|VW-1|UL1581试验仪UL2556 |VW-1和FT1区别|垂直水平燃烧试验室| UL2556-2013|FT1/FT2/VW-1/V0/HB要求

产品类别:电线电缆检测设备

在线订购

产品描述




各位新老顾客:

苏州Hai鼎电子科技(仪器厂家)多次盗取本司官网(www.cestr.comwww.cestr.com.cn)产品规格书及产品资料放在他们网站宣传及抄袭产品设计,严重影响我司声誉。我们弊视和藐视这种可耻行为,同时保留法律诉讼的权力。我司UL电线燃烧试验箱系我司自主研发,不仅拥有良好的口碑和被中、高端客户及UL实验室认可,高端市场占有率遥遥领先同行。同时,我司不会牺牲品质而抢占市场,低价倾销。市场上凡是与我司设计雷同或产品资料相同的产品而廉价销售均为抄袭,在设计、加工上大打折扣,测试结果精度严重偏差,损害客户利益。

-------

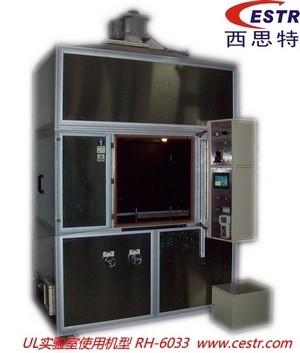

RH-6033 UL电线燃烧试验箱
规格书及同行比较资料下载:http://pan.baidu.com/share/link?shareid=366399&uk=3238513760
更多有关燃烧标准及使用、试验资料分享:http://www.cestr.com/cn/news/show.asp?id=53(最底下)

      ★ 2008年美国UL电线电缆首席工程师Susan一行对 我司RH-6033 UL电线燃烧实验箱进 行实地评估,经过严格的测量与考核,我司仪器各项技术参数均能满足UL 1581(UL 2556)及ASTM D 5025/ASTM D 5207的要求,同时又对仪器进行指导,表明我司仪器已得到UL的认可。
★ UL香港实验室UL电线燃烧试验专用机型
★ 美国陶氏化学DOW使用机型
★ 上海科腾聚合物使用机型
★ 香港和富塑胶集团(深圳科铨/宁波和富/深圳冠德)专用机型
★ 深圳江铜文威塑胶专用使用机型
★ 台湾镒胜集团(台湾/深圳/昆山/越南)专用机型
★ 台湾良得集团(深圳怡富万/苏州丰茂)专用机型
★ 泰国日企藤仓Fujikura Electronics(Thailand) Ltd
概     述

UL电线电缆耐燃烧试验室(又名UL电线电缆燃烧试验箱,或UL电线电缆耐燃烧试验装置)依据UL1581/UL2556,ASTM D 5025/ASTM D 5207的要求标准要求测试电线绝缘体或被覆体的耐燃性能的专用试验机。通过UL工程师指导,吸引和改进世界知名厂家同类试验机优缺点,自主研发国内目前最先进的符合此安规标准的燃烧试验机。使用全套美国进口气源组件,火焰测温组件,火焰燃烧组件;由工业计算机PLC主控并配合彩色液晶触摸屏LCD显示;自主设计的全自动电气和机械结构系人性化设计,只需按动一个启动按钮,试验自动完成,测试结果形成报表格式在液晶显示屏中显示,将人为误操作降到最低,真正保证了测试结果的准确性和可靠性。全自动机型较之手动操作可大大减轻劳动强度,提高测试的准确性,且操作者完全避免受到烟气的毒害,特别适合于大量使用的检测机构和厂家,完全能满足UL1581 第1060节(垂直燃烧和FT1试验)、1080节(VW-1燃烧试验)、第1090节 (电器用线水平燃烧试验)、第1100节(水平试样/FT2燃烧试验)和UL2556相关标准要求。
我们的特点
杰出设计:
设计参考了世界最知名厂家:美国Govmark英国FTT美国Ametek(原美国Atalas)、美国ITW(原意大利CEAST),吸取他们各自的优点并改进不足,也增加了多处独自创新,如喷灯操作方式:采用自动改变喷灯角度方向使火焰离开试样,不需用手操作。选配:可加装符合UL94标准的燃烧附件,做到一机两用。
标准符合性:
我们不仅有专人跟踪、解读UL1581、UL2556,ASTM D 5025,ASTM D 5207最新版标准且与UL实验室加强互动,第一时间把新要求应有在仪器上,一步到位满足新标准要求让客户后续不需更改及加装,可节省不少成本及避免标准差异带来的试验结果争议性,这是其它厂家无法比拟的。
高密封性:(选配)
经过特别设计及采用特殊的高密封材料,箱内可通过烟雾弹测试,被多家实验室及知名公司认可(UL香港实验室/UL台湾实验室/CTI华测、美国陶氏化学(DOW)等)及使用我司产品,目前国内厂家无此等级要求。
高精度:(选配)
目前各厂家都采用浮子流量计,如果客户需要更精准的测试结果,我们选配全球顶级品牌且被UL实验到室推荐的Alicat数显质量流量计。参数调节、可读性方便,极强的稳定性,≤2%的精度(标准要求为±2%)远远高于其它厂家同类型产品,目前有多个实验室及厂家使用。
操作便捷性:
我们的结构设计和操作方式不仅考虑到人体工程学、更着重试验操作的便捷性、操作性。采用自动试验模式(自动:点火/火焰燃烧/火焰移开/屏幕显示试验结果/自动判定结果等),减轻了实验员工作强度又避免了因人工操作的误差及弊端从而影响结果的精确性,在国内目前仅本司型号有此设计。
我们的客户
目前使用客户100多家,主要有:UL香港实验室, UL美华, 广东省产品质量监督检验研究院(CEST),台湾镒胜集团(台湾/深圳/昆山/越南),台湾良维(深圳/苏州),台湾良得集团(深圳怡富万/苏州丰茂),台湾仪军(深圳/上海),上海周氏电业,深圳江铜文威塑胶,台湾维熹(昆山维尔斯),东莞荣泰塑胶,深圳冠志,深圳/苏州乐荣,美国陶氏化工,上海科腾聚合物,台湾李长荣化学工业,佛山凯华电业,香港和富塑胶集团(深圳科铨/宁波和富/深圳冠德),台湾大兴电线,深圳光州电业,台山吉联电线,东莞正规电线,东莞长青林,东莞大东,东莞永力电业,深圳荣冠电线, 东莞统元,苏州三朋有电,东莞万丰电线,东莞勤上光电股份公司,日本藤仓(泰国)工厂Fujikura Electronics(Thailand) Ltd,香港恒都集团/恒亚电线(深圳)有限公司,德国莱尼电气线缆(常州)有限公司,宁波青湖弹性体材料科技有限公司,香港升辉电线电缆(深圳)有限公司,东莞大汉电业厂,湖州久鼎电子有限公司,台湾新泰(东莞庆泰),台湾信宇,广东银禧科技股份……
主要特点

1. 本机包含FT2水平、VW-1垂直燃烧等装置,用于测试电线电缆在过热、过流等非正常状态下,其绝缘层的阻燃性能;
2. 试验机由试验部分和控制部分组成。控制系统采用PLC主控、彩色LCD触摸显示屏,具有自动化程度高,具有自动点火、校温功能,温度和时间自动数字显示,观察记录方便,使用稳定可靠;
3. 箱体内容积:4m3以上, 箱体材质:不锈钢;
4. 全自动控制,触摸屏显示;
5. 试验火焰的气源采用煤气或液化石油气,遇到争议则应该使用甲烷气体。火焰施加时间及持燃时间可调节;
8. 带燃气流量计及压力调节阀(自动点火),流量计:进口;压力表:进口;
9. 带测温装置,测温头:进口;
10. 前面观察窗门为透明钢化玻璃;
11. 烟道止回阀;
12. 低噪音强力工业风机;
13. 喷灯:美国进口(UL推荐);
14. 严格按照UL标准,箱体气密性好,绝无空气进入。烟道止回阀置于箱体和风机之间。火焰与试样之间的距离准确;
15. 加装工具箱,直尺,加大夹具(可夹持OD15mm及以下电线)。

技术参数及配置

符合标准

/试验项目

UL1581

1060节:垂直燃烧和FT1试验

UL2556 9章 燃烧特性测试

(UL1581对应燃烧试验项目)

UL2556 Clause 9

 Burning characteristics tests

1061节:电线燃烧(Cable Flame

1080节:VW-1燃烧试验

1100  水平试样/FT2 燃烧试验(选配)

1090节:电器用线水平燃烧试验(选配)

试验箱

箱体:高防腐喷涂铝合金框架,SUS304不锈钢板密封,喷涂高防腐度油漆,试验时绝无空气流通。

箱体正面设有钢化玻璃观察门,便于观察试验情况。

操作面板设在观察门右侧,便于观察试验情况。

尺寸:180 X 110 X 320cm(长XX高),内部容积>4.0m3

满足标准对箱体大小要求至少4m3,每一个边内部尺寸至少610mm,至少有2m3在火焰之上要求。

箱内颜色为黑色,照度≤20Lx

控制系统

进口名牌工业计算机PLC主控,知名厂家彩色液晶触摸屏LCD显示与步进电机控制;

全自动控制:触摸屏菜单设定/显示/记录/观察:自动点火、校温功能,温度、供火时间、延燃时间、试验次数等稳定可靠,结果准确;

延燃计时控制:采用手持遥控器,操作时可用遥控器控制,不用观看触摸屏,便于观察试验,连接LCD屏自动显示、记录每次试验结果。

测温系统

进口热电偶延长线 Extension Thermocouple wire,生产商:Omega Engineering

规格:Φ0.5mm不锈钢管的外套*500mm K型,测量温度可达1000

进口热电偶传感器Limited Thermocouple Assembly Slug ,生产商:Omega Engineering

电解铜头10.0±0.05g,满足ASTM D 5207-03标准。

智能PID温控表+K型热电偶+热电偶传感器,能自动测温及记录100700度时的时间,判断54±2秒标准时间内火焰温度是否合格。

试验装置

SUS316不锈钢制作水平/垂直支架,符合UL1581UL2556标准要求;

弹簧压缩自紧式夹具;

人手通过密封耐热手套在密封状态下对内部燃烧装置进行操作.

燃烧喷灯

500W(125mm)喷灯,满足ASTM D 5025-05标准要求, 喷灯厂商:美国HUMBOLDT MFG. CO.UL建议使用)

喷灯操作方式:采用自动改变喷灯角度方向使火焰离开试样

燃气控制系统

燃气:甲烷纯度99%(标准要求纯度98%),提供气源证明,我司可提供气源。

燃气控制系统:

a  主要包括:流量计、减压阀,压差计

b. 进口流量计:按照ASTM D3195标准校正。精度≥2%的流量计,最大流量:1000ml/min

Calibrated Flowmeter(转子流量计) 生产商:Matheson Tri-Gas, Inc.
Mass Flowmeter(数显质量流量计,精度和稳定度更高,可选配),生产商:Alicat Scientific, Inc.

c. 燃烧减压阀1个,可将气体流量调节至0.069Mpa0.138Mpa

d. U型压差计:指示当前燃气的压差,量程1000mm水柱,生产商:Dwyer Instruments Pty Ltd.

排烟系统

a. 知名品牌低噪音工业风机,排气迅速,试验人员完全接触不到气体,对身体无害;

b. 自动烟道止回阀,全自动控制,配合风机自动开合, 完全贴合标准设计。

结果判定

a. 延燃时间是否超过标准要求时间(系统界面显示);

b. 箱体下方铺垫的棉花是否引燃;

c. 试样上方牛皮纸指示旗烧焦面积是否大于25%

d. 其它判定要求。

电源/气源

电源AC220V50Hz,6A; 接入0.30.4Mpa压缩空气.
