为了用字母表示电线电缆型号，U公司根据用途、绝缘类型、电缆结构特征以及温度 等级等建立了一个编码系统。一般情况下，是用英文单词的第一个字母表示用途或电线 电缆结构特征，用绝缘或护套材料的英文名 称缩写表示绝缘或护套，如此等等，另外，有 些电线电缆还直接用英文名称的每个单词的 第一个字母组合而成。下面叙述六大类电线 电缆的型号表示。
1．建筑用电线型号中字母的含义
A——石棉(可以是玻璃纤维或类似的材料编织
R——橡皮绝缘
S——硅橡胶绝缘(处于型号的第一个字母时)
X——交联合成聚合物绝缘
T——热塑性绝缘(处于型号中的第一 个字母时)
FEP——氟乙烯丙烯绝缘
TFI1——热塑性聚四氟乙烯绝缘
Z——改性四氟乙烯绝缘
W——耐潮
H——温度等级75℃(洼意：没有H表示60°C)
HH——温度等级90°C
B——编织
S一浸渍(处于型号的最后一个字母时)
N——尼龙护套
-1，-2，-型号中数字后缀表示实际绝缘厚度，它随型号和AWG线规尺寸而变化
型号字母的排列顺序一般为：绝缘类型代号+温度等级代号+特殊性能代号+数字后缀+护套类型代号。例如：
RHH——表示橡皮绝缘，耐温等级为90°C。
XHHW-2——表示交联合成聚合物绝缘，耐温等级为90°C，能耐潮。
THWN——表示热塑性绝缘，耐温等级为75°C，能耐潮，带尼龙护套。
另外，还有根据英文名称缩写而成的电线型号，如USE表示用于地下的动力引出线。

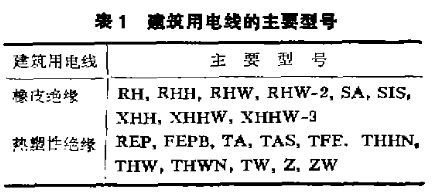

建筑用电线的主要型号见表1：
2．建筑用电缆型号中字母的含义：
ACL——热固性绝缘铠装电缆
ACT——热塑性绝缘铠装电缆
-B——表示具有60°C温度等级线芯的最大电流密度为90℃温度等级
H——表示75°C耐温等级(注意没有"H"表示60℃)
HH——表示90°C耐温等级
FC——扁电缆
FCC——扁平导体电缆
MV——中压电缆
MO——包有金属护套电缆
MI——矿物绝缘电缆
R——表示电缆的燃烧特性符合UL1666(处于型号的最后一个字母时)
P一表示电缆的燃烧特性符合UL910 (处于型号的最后一个字母时)
型号字母的顺序一般为：电缆名称+温度等级+燃烧特性符号。例如：NPLFR表示非动力防火信号电缆，燃烧特性符合UL1666
建筑用电缆的主要型号见表2
3．低压电缆型号中字母的含义：
CM——表示燃烧特性符合UL1581中垂直托架燃烧试验的室内一般用通信电缆
MP——表示多用途通信电缆
P(处于型号最后一个字母)——表示燃烧特性符台UL910
R(处于型号最后一个字母)——表示燃烧特性符台UL1666
X(处于型号最后一个字母)——表示燃烧特性符合UL1581中的VW-1试验
CATV——表示燃烧特性符合UL1581中垂直托架燃烧试验的共用天线电视电缆
CFC——表示燃烧特性符合UL1581中垂直托架燃烧试验的光纤光缆
CFN——表示燃烧特性符合UL1581中垂直托架燃烧试验的含有非金属元件和其它非导电材料的光纤光缆
CL2或CL3——表示燃烧特性符台UL1581中垂直托架燃烧试验的建筑物内2类或3类电路电缆
FPL——表示燃烧特性符合UL1581中垂直托架燃烧试验的非动力防火信号电缆
型号字母的排列顺序一般为。电缆名称 +燃烧特性符号。例如：OATVR 表示燃烧特性符合UL1666的建筑物内用共用天线电视电缆。

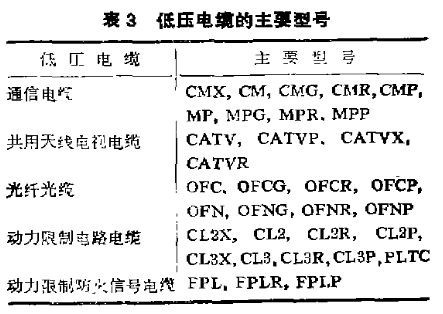

低压电缆的主要型号见表3:
4．软线型号中字母的含义：
C——棉纱或人造纤维编织
E——热塑性弹性体绝缘(处于最后一个字母时)
E——电梯电缆(处于第一个字母时)
H——加热器用软线(处于第一个字母时)
T——热塑性绝缘(处于最后一个字母时)
P——平行线芯软线
S——苛刻条件下使用的软线
SJ——次苛刻条件下使用的软线
O——耐油，单个O 表示仅仅护套是耐油，两个"O”表示护套和线芯绝缘都耐油
SRD——电灶和干燥器用软线
SV——真空吸尘器用软线
XT 、CXT——两芯圣诞树较线
-1、-2、-3 型号后缀，表示平行软线的绝缘厚度及最薄处绝缘厚度。实际绝缘厚度随软线的型号和尺寸而变化。
型号字母的顺序一般为：软线的用途型号字母+电缆外形特性型号字母十绝缘型号字母+特殊性能型号字母。例如：HSJO表示：次苛刻条件下加热器用护套耐油型软线。 SPT-2表示苛刻条件下使用的热塑性绝缘 平行软线。软线的主要型号有E，ET，ETLB， ETB，ETT，EO，HPN，HS，HSJ，HSO， HSJO，S，ST，SE,SBO，SJT，SJEO，SJTO， SJTOO，SP-1，SPT-2，SRD，SRDE， SRDT，SV，SVT，SVEO，SVTOO，SVTO， XT，CXT等等。
5．安装线型号中字母的含义
A——石棉绝缘
K——芳香族聚酰亚胺带绝缘
P——氟乙丙烯绝缘
G——玻璃丝编织
PT——聚四氟乙烯绝缘
R——橡皮绝缘
S——硅橡胶绝缘
T——热塑性绝缘
X——交联合成高聚物绝缘
F——安装线，导体标准绞合
FF——安装线，导体软束绞
N——尼龙护套
H——高温绝缘
HH——较高温绝缘
-1、-2、-3后缀——表示绝缘厚度或疑薄处厚度。实际绝缘厚度随绝缘类型和AWG线规尺寸而变化。
型号字母的排列顺序一般为：绝缘型号字母+编织层代号+导体绞合类型代号+护套代号或温度等级代号。例如：PGFF表示导体软束绞氟乙丙烯绝缘玻璃丝编织安装线；RFH-1表示导体标准绞合高温橡皮绝缘安装线。安装线的主要型号有AK，KF-1，KF-2，KFF-1，KFF-2，PF，PGF， PGFF，PTF，PTEF，RFH-1，RFH-2， FFH-2，SF-1，SF-2，SFF-1, SFF-2, TF, TFF等等。
6．特种用途的电线电缆
这一部分电线电缆绝大部分没有型号，直接用文字表示，例如Satellite Antenna Cable为卫星天线电缆。有时也有用英文字母的缩写表示型号，例如MTW即为机床用电线(Machine Tool Wires)。主要特种用途电线电缆及其型号现列举如下:
船用电缆:Boat Cable。
气体管道信号和点火电缆：GTO或 GTOLW／后缀。
灌溉电缆：Irrigation Cable。
机床电线：MTW。
船舶和船厂电缆：Marina and Boat Yard Cable。
手提式动力电缆：W，G。
焊接电缆：Welding Cable。
彩灯电缆：Festooning cable。
舞台照明软电缆:SC,SCE和SCT。
高尔夫球场洒水车电线:Golf Course Sprinkler Wire。
耐热电线:TGT，TGS，TMGT，TAGTT, KGS, KGT，TGGT，ITFL。
卫星天线电缆：Satellite Antenna Cable。
泄漏同轴电缆：Slotted Coaxial Cable。
地下室束带电缆:Vault Laying cable。
从上面分析可以看出，UL电线电缆的型号表示比较复杂。在有的型号中，可以看出用的是什么绝缘材料、什么样的结构及用途是什么，但有些型号则还不能看出，因此要根据具体的产品标准或相应的有关手册， 进行查找它所用的是什么绝缘、结构如何等。
另外，UL还有一个技术规范“Subject 758”，在这个规范中包含了很多不同用途的电线电缆。这些电线电缆没有型号，只是用一个阿拉们数字代码代表。
UL电线电缆特殊性能的表示法
有些UL电线电缆具有很多特殊性能， 例如耐口光、耐油等分得很细，这些特殊性能往往在电线电缆的表面或在包装物上有所表示。下面删举主要的特殊性能的表示法。
1．导体用材料的表示
如果电线电缆用铜或镍或镍合金或铜包钢作为导体，不要求标记。如果用铝或铜包铝作为导体，则在电线电缆的表面或包装物上、电缆盘上应标记 L 或 AL(Cu-CLAD)”。
2．额定温度表示
一般而言，如果电线电缆的额定温度高于60°C，则必须将额定温度值打印在电线电缆的表面或标签上、包装物上。如果额定温度为60°C，则温度值标志可以省略。
3．户外使用标志表示
如果电线电缆适合于户外使用，则在其表面标有OUTDOOR 、“W-A 或"W-A and OUTDOOR 。
4．耐日光标志表示
如果电线电缆具有耐日光特性，则在其表面标有“SUNLIGHT RESISTANT 或 “SUN RES”。
5．耐潮标志表示
如果电线电缆具有耐潮特性，则在其表面标有 60°C WET”，或 75°C WET ，或 "WET LOCATIONS CABIE ，或WET-LOCS．CABLE”
6．耐油标志表示
如果电线电缆具有6O℃的耐油特性，则在其表面标有OIL RESISTANT I，或 “OIL RES I”，或“Oil RESTANT”。
如果电线电缆具有75°C的耐油特性，则在其表面标有OIL RESISTANT H，或 OIL RES H。
7．耐汽油标志表示
如果电线电缆具有60°C或75°C的耐汽油特性，则在其表面分别标有 GASOLINE AND OIL RBSISTANT I 或 GASOLINE AND OIL RBSISTANT
8．燃烧标志表示
如果电线电缆符合UL1581中VW-1 燃烧试验，则在其表面标有 VW-P。有些燃烧性能已在型号中体现出来，例如带有-R、-P 后缀的电线电缆型号。
|
