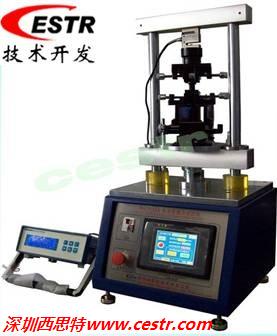

RH-7062A伺服控制全自动插拔力试验机
用途Application
本机适用于各种连接器插入与拔出力测试，由于采用独创的自动求心装置再配以各种连接器之专用夹具，可以得到完全准确的插拔力结果。采用Windows中方窗口程序设定，操作简便，自动存储测试数据（荷重-位移曲线、寿命衰减曲线、测试结果），且所有测试条件可存储。本机采用高精密荷重元测量及伺服电机驱动，可以测得精准之插拔力结果，实为各类连接器厂商研发、品检必备之检测仪器。
特点Feature
※所有测试资料皆由电脑设定并自动存储：测试条件、测试结果、{荷重-位移}曲线、寿命衰减曲线、并自动生成报表;
※测试条件设置由触摸屏输入，方便快速（含插拔行程，速度，暂停时间等）;
※检验报表内容可随意修改;
※检验报表可转文件至Excel, Access编辑;
测试项目Test items
※连接器单孔插拔试验.
※连接器整排插拔试验.
※连接器插拔寿命试验.
※连接器单Pin与塑胶保持力试验.
※连接器试验.
※可同时进行阻抗测试（选配功能）.
※各种压缩、拉伸破坏强度试验.
规格参数Specifications
容量Content
|
50kgf，其它可选Other optional
|
单位切换Unit switch over
|
gf, kgf, lbf, N
|
分辩率Precision（Resolution）
|
1gf or 0.01kgf
|
荷重精密Load precision
|
±0.2%
|
最大行程Maximum travel
|
150mm
|
测试速度Test speed
|
0～200mm/mim，其它可选Other optional
|
速度精度Speed precision
|
0.50%
|
位移分辩率Displacement resolution
|
0.01mm
|
马达Motor
|
伺服马达Servo motor
|
传动机构Actuator
|
滚珠丝杆Ball screw
|
电脑PC
|
有Yes
|
主机尺寸Host size
|
360×260×940mm
|
主机重量Host weight
|
约About 70kg
|
电源Power
|
1∮, 220V, 5A
|
设备构成Parts list
测试本机 X1 Set
品牌计算机 X1 Set
控制软件 X1 Set
打印机 X1 Set
大型 X-Y 移动台 X1 Set （X，Y 移动, 最大移动范围75*75mm)
整排插拔用自求心装置 X1 Set
多功能夹 X2 Set
|
