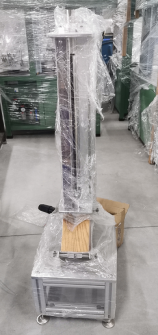

RH-6123A  日本电线倾斜冲击试验机(傾斜衝撃)


产品名称:RH-6123A 日本电线倾斜冲击试验机(傾斜衝撃)

产品类别:日本电线测试仪器

在线订购

产品描述

RH-6123A  日本电线倾斜冲击试验机

RH-6123A  Cable Tilted impact Tester

電気用品の技術上の基準を定める省令の解釈について

TECHNICAL REQUIREMENTS BY THE MINISTERIAL ORDINANCE OF M.I.T.I.

別表第一  電線および電気温床線

APPENDIX 1  CABLES AND FLEXIBLE CORDS INCLUDING FLOOR HEATING CABLES

机器特点Machine features

符合别表第一的第1.9.6条:倾斜冲击

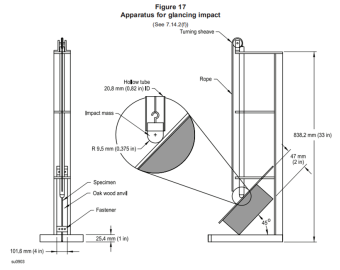

倾斜冲击从成品取下适当长度的样品,相对水平面将其安装在倾斜 45°的橡木或与橡木同等以上硬度的木板上,垂直方向安装的内径沿着22㎜的导管内面,将重量为454g,半径为10㎜有球面的直径20㎜圆筒形钢制测铅,从高46㎝处向样品各线芯长度及宽度方向的中心落下1次后,执行1.9.3的测试(进行水中耐压测试)结果应满足要求。

(ロ)傾斜衝撃

完成品から適当な長さの試料を採り、これを水平面に対して 45°に傾斜させた樫または樫と同等以上の堅さの木板上に取り付け、鉛直方向に取り付けられた内径が 22 ㎜のガイドパイプの内面に沿い、質量が 454g で半径が 10 ㎜の球面を有する直径 20 ㎜の円筒形の鋼製のおもりを試料の各線心の長さ及び幅方向の中心へ 46 ㎝の高さから 1 回落下させた後ハの試験を行ったとき、これ

に適合すること。

(2) Tilted impact

Take sample of a proper length from a completed product, attach it to a wooden board of oak tree tilted 45 degrees relative to a horizontal surface, drop a cylindrical steel weight 20 mm in diameter having a spherical surface with 10 mm radius and a mass of 454 g from a height of 46 cm to the center in length and width direction of each core of the sample along the inner surface of a guide pipe 22 mm in inside diameter attached in vertical direction, then perform the test of 1.9.3 and the result shall fulfill the requirements.

产品参数Parameters

机器型号Type

RH-6123A

钢球(Steel ball):

直径(diameterΦ20 mm,重量(weight454g
