RRH-6060 日本电线耐摩耗性试验机
RH-6060 Cable Abrasion resistance Tester
電気用品の技術上の基準を定める省令の解釈について
TECHNICAL REQUIREMENTS BY THE MINISTERIAL ORDINANCE OF M.I.T.I.
別表第一 電線および電気温床線
APPENDIX 1 CABLES AND FLEXIBLE CORDS INCLUDING FLOOR HEATING CABLES
机器特点Machine features
符合别表第一的1.7.6条：耐摩耗性
橡胶绝缘电缆时，从成品取下适当长度的样品，在下图所示的磨损试验装置的固定点固定其一端，另一端安装下表所示重量的测铅使样品表面接触磨损圆板的周围，在与测铅重力相同的方向以每分钟约60次的速度，只连续旋转同表所示的圈数磨损外装，内部绝缘体没有露出。
（ロ）耐摩耗性
ゴムキャブタイヤケーブルにあっては、完成品から適当な長さの試料を採り、 その一端を次の図の摩耗試験装置の固定点に固定し、他端に次の表に掲げる質量のおもりを取り付け、試料の表面を摩耗円板の円周に接触させ、この円板をおもりの重力と同じ方向に毎分約 60 回の速さで連続して同表に掲げる回転数だけ回転させたとき、その外装が摩耗して内部の絶縁体が露出しないこと。
（2）Abrasion resistance
For rubber sheathed flexible cable, take a sample of a proper length from a completed product, fix one end of the sample to the fixing point of an abrasion testing equipment as shown below.

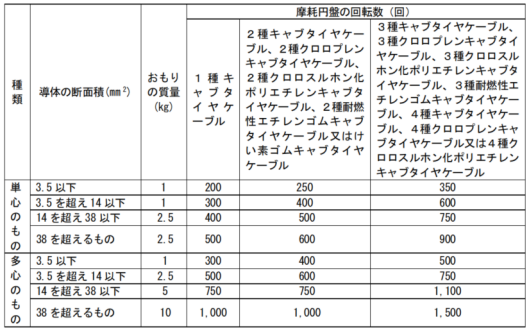

Attach a weight having the mass as listed in the Table below at another end, bring the surface of sample into contact with the outer periphery of an abrasion disk, rotate this disk continuously by the number of revolutions as listed in the Table at a rate of about 60 times per minute in the same direction as the gravitational force of the disk, then there shall be no exposure of inner insulation as a result of abrasion of the sheath.
产品参数Parameters
机器型号（Type）：
|
RH-6060
|
输入电源（Votage）：
|
220VAC±5%/50HZ/5A
|
速度设定（Speed）：
|
≈60（次）r/min
|
砝码（Weight）：
|
1kg/2.5kg/5kg/10kg
|

|
