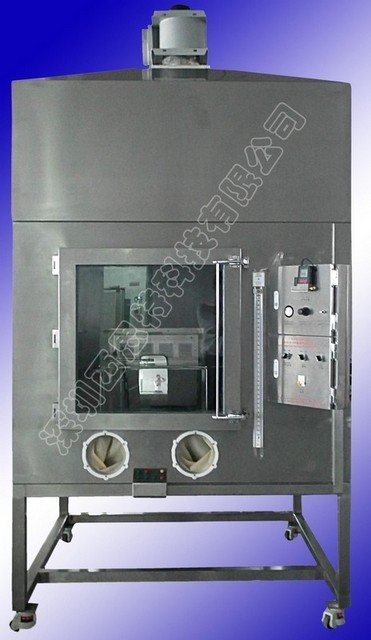

RH-6033B UL94水平垂直燃烧试验箱(UL实验室推荐型号)
-印刷电路板燃烧专用试验箱(兼容所有UL94测试项目)
RH-6033B PCB Flame Test Chamber
★ UL认可实验室推荐国内唯一制造厂家
★ CTI华测—PCB测试UL认可实验室专用机型
RH-6033B印刷电路板燃烧试验箱PCB Flame Chamber(UL94水平垂直燃烧试验箱Horizontal And Vertical Flame Chamber)专用于检验和评定PCB燃烧特性，是根据美国UL94 标准《设备和器具部件用塑料材料的可燃性试验》中有关条款设计制造，对设备和器具的塑料部件进行水平、垂直可燃性试验。该装置使用进口关键原器件，并配置有气体流量计，调节火焰大小，采用电机驱动方式，操作简单安全；具有准确度高，摇控分别计时，外观美观大方等优点，技术指标全部达到UL94标准规定。本机也可用于其它材料燃烧试验。
产品特点
1. 优秀的设计：参考了世界最知名厂家：美国Govmark，英国FTT，美国Ametek（原美国Atalas）、美国ITW（原意大利CEAST），吸取他们各自的优点并改进不足，本机也增加了多处我们独自的创新。
2. 标准符合性：当其它厂家参考UL94-2010版时，我们采用UL94-2013版，不仅满足2010版相关要求且一步到位，后续不需更改及加装，更加符合标准要求，也为你节省不少成本。

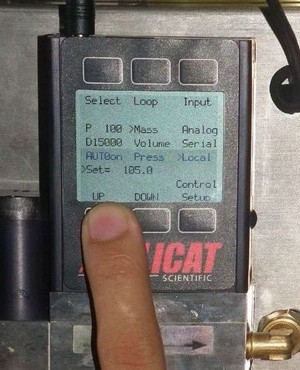

3. 高精度流量计：目前各厂家都采用浮子流量计，我们采用全球知名品牌且被UL实验到室认可的Alicat数显质量流量计。参数调节、可读性方便，2%的精度（标准要求为±2%）远远高于其它厂家同类型产品。
4. 高密封性：经过特别设计及采用特殊的高密封材料，箱内可通过烟雾弹测试，被多家UL实验室认可，UL香港实验室也在使用我司产品，目前国内厂家无此等级要求。
5. 更大的燃烧空间：参考UL实验室多年测试经验及资深工程师建议，空间超过4m3 ，达到标准要求0.5m3的8倍多，使燃烧结果更准确。
6. 更适合性：因通用型UL94燃烧试验机对线路板产品测试有一定局限，参考UL实验室多年测试经验及资深工程师建议，取消了夹持样品的支架，改用特制可夹持不同厚度的夹具，更便于试验操作及保障结果准确。
7. 操作便捷性：因我们的结构设计和操作方式不仅考虑到人体工程学、更着重试验操作的便捷性。
8. 观察便利性：我们在箱内安装一面镜子能观察到人眼观察不到的角度及反面的燃烧情形。同时也配置一个手持摇控装置，使燃烧操作和计时更方便，准确。
燃烧机所用进口原器件清单
1.Tirril Burner(本生灯) 生产商：HUMBOLDT MFG. CO.
2.Calibrated Flow meter(流量计) 生产商：Alicat Scientific, Inc.
3.Extention Thermocouple wire(热电偶延长线) 生产商：Omega Engineering Limited
Thermocouple Assembly Slug(热电偶感应头) 生产商：Dwyer Instruments Pty Ltd.
4.Manometer U-tube,300mm(压差计) 生产商：Dwyer Instruments Pty Ltd.
5.Temperature controller(测温表 ) ：生产商：FLUKE
产品参数
1．该设备由控制箱、燃烧箱、燃烧架、样品夹具、喷灯、电磁阀、高压点火器，流量计，压差计，感应头及热电偶，煤气管，调压阀，温度感应头装置架和遥控器等部分组成；
2. 试验装置之喷灯，流量计，压差计，感应头及热电偶均使用UL94要求的国外原厂零件；
3. 操作方式：通过控制台，参数设定方便可调，或带有连线手持摇控装置，方便操作及观察试验情形；
4．箱体处理：箱体高密封处理，配置手套孔，人手不接触火焰及有害气体，增备密封手套；箱内喷涂颜色为黑色，照度不高于20lx；
5. 燃烧箱规格：全由进口SUS304不锈钢制作，尺寸：W1533 x D1496 x H1914mm体积大于4m3（UL实验室建议）;
6. 密封箱内后部安装平面镜子，有助于观察试验时情形（新要求）;
7. 排气方式：顶部风机排烟，封板采用气动方式，开闭迅速可靠；
8. 喷灯尺寸：有效长100±10mm, 内径 9.5±0.3mm，符合ASTM D 5025标准；
9．配备手持火焰高度量规一个，喷灯口至温度感应头火焰高度量规一个(10mm)，棉花盘1个;
10. 火焰高度调节: 按标准要求可从20mm 调至175mm；
11. 测温系统: 配置测温热电偶及2个铜制测温感应头（10g和1.76g）；
12. 试验支架：由进口SUS316不锈钢制成的水平和垂直燃烧支架, 符合UL 94标准的要求。也可选择：因有些电路软板在火焰接触时会变形，取消试品夹持支架，以手持本生灯方式以利火焰移动和操作（UL实验室建议）
13. 夹具：可增加针对用于线路板测试用的夹具（参考UL实验室）
14．气源：配备高纯度甲烷气体(至少98％纯度)；
15. U型压差计: 量程为1000mm水柱，2mm增量，（标准要求量程为200mm水柱，5mm增量）；
16. 流量计：符合ASTM D 3159标准，选用精度为2%的数显质量流量计（最佳选择及UL实验室建议）；
17. 时间设置，计时器精度：0.1S
施焰时间:0 ~ 99 分99 秒可设定
余焰时间: 0 ~ 99 分99 秒可设定
余灼时间: 0 ~ 99 分99 秒可设定
燃烧角度: 20 °，45 °，90 °（即0 °）可调节
18．在整个试验期间，试样、设备和周围空气应在23.0土2℃的温度下达到相互热平衡。
19. 有空气调节孔
20. 气电分离结构，彻底杜绝可能的爆炸隐患
21．输入电压：AC 220V±10%/5A/50Hz。

|
