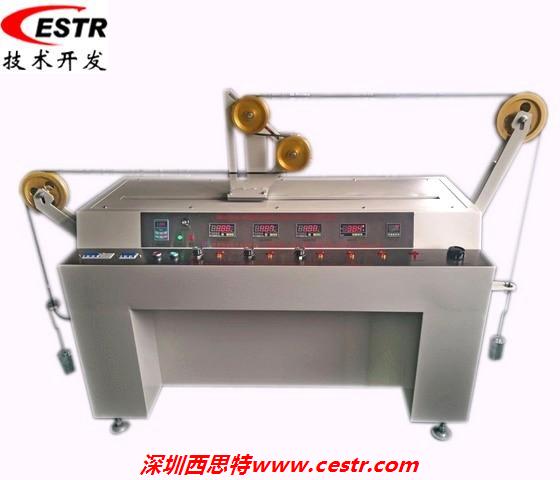

产品简介
本机依据IEC 60227-2、IEC 60245-2、VDE 0281、VDE 0282、HD 22.1第5.6.3.1、5.6.3.2部分(被EN50525代替）、GB/T 5023.2、GB/T 5013.2标准，又能满足GB/T 5013.8新标准（一机两用）用于检测聚氯乙烯绝缘电线电缆及橡皮绝缘电线电缆动态曲挠试验。依标准取相应长度电线，中段挠于规定直径之两个圆轮上，试样两端施加荷重砝码，并接通电流，以标准试验速度和行程移动圆轮，使试样往复弯曲拉伸。当断线或到达设定次数时，自动停机后取下试样检查是否合格。
本仪器外观设计新颖，性能结构可靠，操作方便，一机两用,测试资料准确，是目前市场上比较理想的曲绕试验仪器。
技术参数
1. 工作电源Power source： AC380V(三相五线)，3KW
2. 试验电压Test voltage：0~430V，连续可调Continuing adjust.
3. 试验电流Test current：0~30A，连续可调Continuing adjust.
4. 曲挠速度Flexible speed：0.33±0.05m/s (2轮/2 Pulley）
5. 曲挠行程Flexible stroke：1000mm±20mm
6. 试样长度Sample length：约5m /About 5m
7. 试验计数Counter range：0~999999，可预置Preset.
8. 负载砝码Weights：0.5Kg×2、1Kg×2、线夹+连杆Weight pothook 0.5Kg×2
9. 滑轮直径Pulley diameter：ø60mm(圆线Round/扁线Flat), ø80mm(圆线Round/扁线Flat)，ø120mm
铝合金材质Aluminum alloy material.
10.试验状态及结果判定The test of status and verdict：
状态
|
结果判定
|
报
警
|
A芯灯、B芯灯、C芯灯电压灯亮，停机。
|
次数已到达设定数。
|
不停机。
|
可能有岀现电流超载现象（＞30A），
观察各电流值作相应调节。
|
次数未到，但A、B、C芯有灯熄灭，停机。
|
可能某芯已断，开路现象。
|
次数未到，但电压指示灯熄灭，停机。
|
可能芯线已短路。
|
说明：其它规格砝码和滑轮可以定制。
Notes: The other specifications of weights and pulley can be customized.
|
