VDE0620-2013 DIN 49441 10/16A 250V (C2b or C4)带侧面接地两相插头尺寸误差说明
VDE0620-2013 DIN 49441 10/16A 250V (C2b or C4)带侧面接地两相插头尺寸误差说明
VDE抽检市场上有一些插头尺寸不符，与普通插座对接时，可能会引起过热或其它安全隐患。 但这些插头通常拥有VDE的型式认证，而在批量生产时并没有按照认证样品的规格严格执行。
目前超过250家插头插座生产厂家和多家机构使用西思特量规。
祝贺台湾UL（优力国际安全认证有限公司）向西思特订购IEC60884.1:2013, IEC60320.1:2007,IEC60320-2-2:1998, VDE0620.1:2013, EN50075,DS 60884-2-D1：2011标准整批仪器和量规。详情：http://www.cestr.com/cn/news/show.asp?id=221
各国插头插座量规: http://www.cestr.com/cn/product/index.asp?classid=29; http://www.cestr.com.cn/html/cn/pro/chatouchazuolianggui/

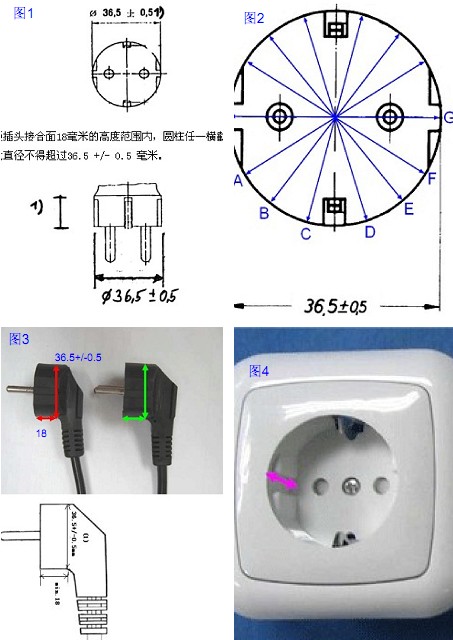

采用卡尺测量这个尺寸需在不同的位置测量，任一横截面的最在直径都要满足36.5+/-0.5mm，生产商可以检查用于生产的插头是否符合标准尺寸，以避免后续问题,如图1和图2：
从插合面（圆柱体的）最大直径(36.5 +/- 0.5 毫米）处量至插头接合面的高度应至少为18毫米。如图所示，上方插头高度大于１８毫米为合格；下方插头高度小于１８毫米为不合格，如图3。
弯角插头通常与固定插座对接。德国所有的DIN49440-1插座的孔深均为17.5至18毫米。插头和插座如果发生不匹配的状况，可能会引起电接触不良而造成过热、火灾或者其他安全事故，如图4.
|
